Порожній конвеєр вала вала
Вступ
Порожній конвеєр вала валарозроблений та виготовлений для транспортування та прохолодного хімічного добрива з об'ємною щільністю 1063 кг/м3, приблизний масовий витрата від 30 тонн/годину до 75 годин/годину на відстані 11520 м. відводки транспорту, він також повинен бути охолодженням. Порожниста спіральна конвеєрна середовище охолоджує воду з деякою хімічною речовиною. Охолоджуюче середовище заповнюється в куртці охолодження, порожнистого валу, а також гвинтового польоту. Політ гвинта - порожнистий і безперервний тип зварювання.
Наша інженерна команда та команда з виготовлення:
Загальні вимоги
1.Матеріали будівництва
316L конструкція з нержавіючої сталі для всіх змочених деталей - шнеки/гвинтові вали, корито, охолоджуюча куртка та кришка.
16 млн. Будівельні матеріали для головки валу.
2. Самери/гвинтові вали
Немає підшипників вішалки.
Гвинтові вали/шнеки - Ø660 мм *T16 мм, порожниста труба.
Діаметр польотів шнека 1250 мм, товщина - 10 мм.
3. Важкі рейси, які слід постійно зварювати з обох боків.
Гвинтовий крок прогресивний 450-600 мм.
Температура охолодження від 130 градусів Цельсія до 81 градусів Цельсія.
4. Зовнішня оболонка - це корито, яка виготовлена з нержавіючої сталі 316 л, розмір зварювальної труби становить Ø660 мм *16 мм.
Порожнистий гвинтовий конвеєр складається з приводного пристрою, вхідного та випускного порту та корпусу гвинтової машини. Корпус гвинтової машини складається з підшипника голови та хвоста, порожнистого гвинтового валу, кожух/оболонки тощо. Привід пристрою складається з сидіння Sew Motor & Gearbox. Принцип його роботи: обертання гвинтового валу в жолобі, сипучий матеріал у жолоб з польотом в корита блокується стінкою тертя, в експлуатації, польот підштовхують матеріал для осьового руху, в той же час матеріал і порожнистий гвинтовий вал гвинта з гвинтовим обміном тепловим обміном, після охолодження матеріалу можна виходити з лозина з кінця лозина. Конвеєр охолоджуючого гвинта має переваги простої структури, відмінного контролю температури матеріалу, широкого діапазону робочої температури, хорошого ефекту охолодження, безпечної та зручної роботи, хорошої герметичної продуктивності, захисту навколишнього середовища тощо. Підшипник PT100 датчик температури (із вбудованим передавачем), вихід 4-20 MA сигнал; Встановіть перемикач виявлення блокування над портом розряду, щоб виявити, чи блокується конвеєр; Датчики виявлення обертання або швидкості використовуються для виявлення швидкості конвеєра, а вихідний сигнал PNP надасть відповідний сигнал, якщо швидкість є аномальною. З 1 шматочком вертикального вертикального керування, не експлуатаційного доказового типу, виготовленого з нержавіючої сталі 304, включаючи одиницю mitsubishi частоти інвертер, 1 одиниця вимірювальної вимірювальної вимірювальної вимірювальної вимірювальної вимірювальної вимірювальної вимірювальної вимірювальної вимірювальної вимірювальної вимірювальної вимірювальної вимірювальної вимірювальної вимірювальної пластини, що вимірює плит, що вимірює пластину, що вимірює пластину, що вимірює пластину, що вимірює пластину, що вимірює пластину, що вимірює, що вимірювальна плата За допомогою модуля зв'язку RS485 він в основному використовується для запуску та зупинки охолоджуючих конвеєрів.

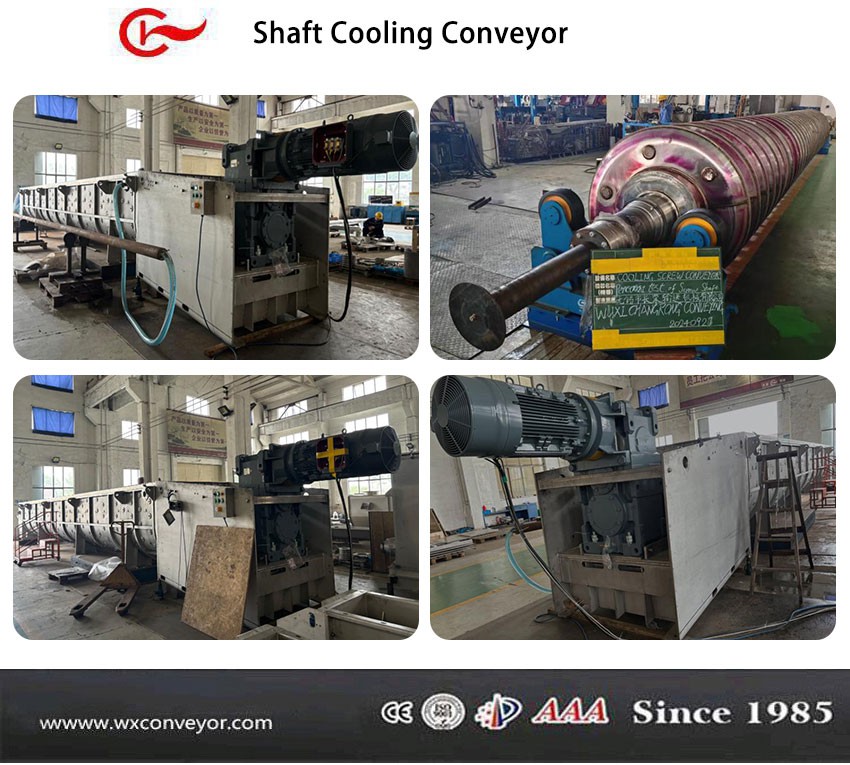

1. Загальний вигляд конвеєра охолодження перед доставкою.

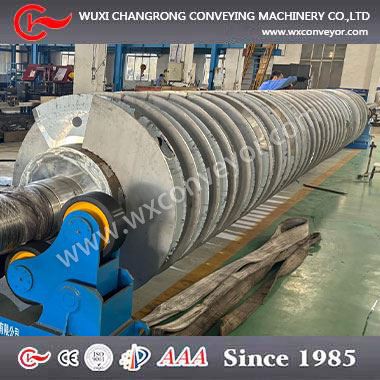

2. Погляд на гвинтові польоти
3. Конвеєр з охолодженням валу вали готовий до перевірки покупцем.
4. Якщо покупець не стане свідком порожнього тесту, що працює, ми надішлемо до них записи про огляд та порожнє запущене тестове відео для перевірки. Після проходження проходження ми негайно доставимо порожнистий конвеєр охолодження.
Технічні дані
|
Назва товару |
Охолодження |
На вибір покупця |
|
Гвинт |
Ø1250 мм |
|
|
Крок польоту |
змінний |
|
|
Гвинт Товщина польоту |
10 мм |
|
|
Гвинтова вал |
Ø660*16 мм |
|
|
Довжина гвинта конвеєра |
11500 мм |
|
|
Приводна система |
90 кВт при 21 об / хв |
|
|
Напрямок приводу |
Модель коробки передач: x3ks200e/hh/b, модель двигуна - це частотна двигун edrn280m4/tf (частота коливається від 5-50 hz), клас захисту IP55, F клас. Виходячи з нашого досвіду, змінні частотні двигуни, як правило, гарантовано працюють на частоті вище 15 ГГц. Швидке співвідношення становить 70,26 |
|
|
Накладка гвинта конвеєра |
70, Нахиляти |
|
|
Поверхнева обробка |
Внутрішня відшліфована РА менше або дорівнює 0. 8um, зовнішня маризація пасивації |
|
|
Статичне навантаження |
42000 кг |
|
|
Розмір упаковки |
15500 мм*1890 мм*2300 мм (ми демонтуємо двигун від конвеєра під час доставки) |
|
|
Тип упаковки |
За допомогою плівки зменшення сталевою рамою або піддоном (або за порадою покупця) |
|
|
Час виробництва |
150 днів після початкового внеску |
|
|
Термін оплати |
50% передплаченого T/T, 50% повинні бути збалансовані перед пологами |
|
|
Гарантійний період |
Через 12 місяців після запуску на місці або через 18 місяців після доставки, залежно від того, що відбудеться спочатку |
|
|
Сервіс сайту |
Ми можемо відправити техніків на сайт, якщо це необхідно |

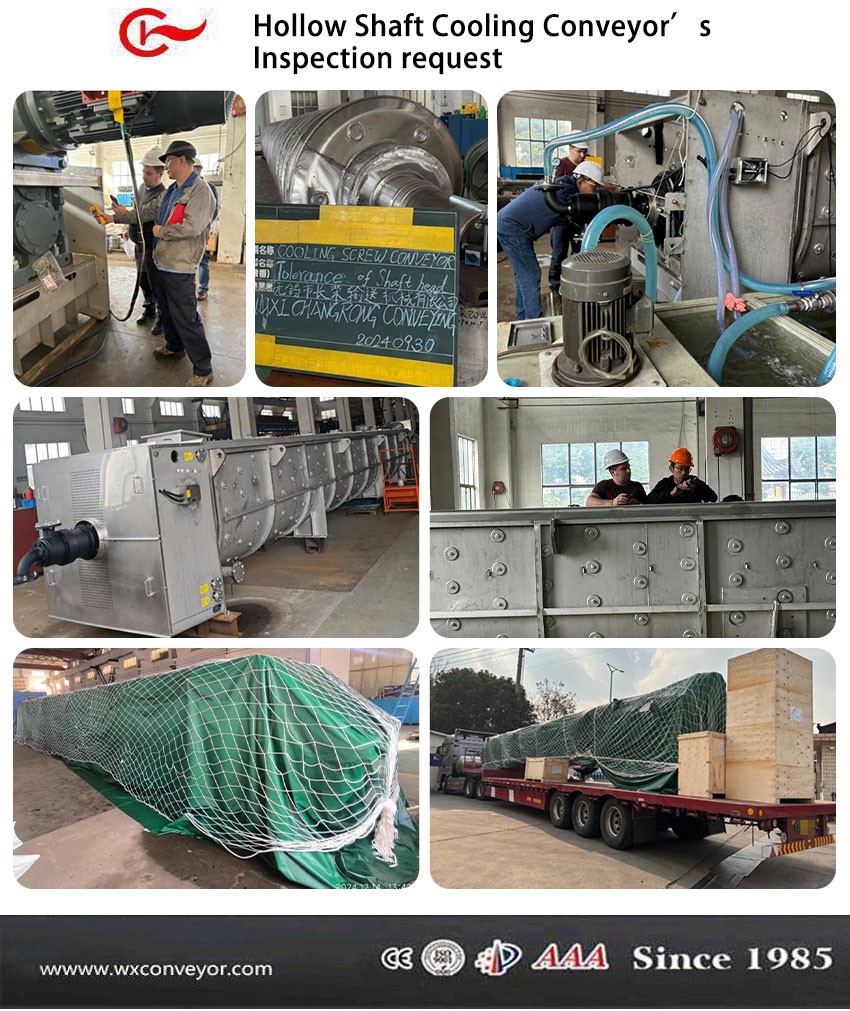

Фотографії запиту на інспекцію
Запит на перевірку конвеєра порожнистих валів
У нас є власний план тестування на інспекції для кожного конвеєра. Кожен конвеєр буде перевірити суворо і успішно перевіряється перед доставкою. Цей гвинтовий вал робить толерантність до головки вала.
Також у нас є власні програми зварювання WPS та PQR.
Іноді покупець матиме сувору перевірку на зварювання. Ми можемо надати інспекцію зварювання RT, PT або щось інше, що може відповідати вимогам покупця. Усі зварювання на 100% візуально перевіряються на стадії виготовлення.
Подивіться на зображення нижче: Ми робимо PTTEST, щоб перевірити зварювання.
Порожнистий вал охолоджуючого жиру
Перед доставкою клієнт дійшов до нашого семінару, щоб засвідчити порожній тест на біг.
Упаковка та доставка конвеєра порожнистих валів
Фотографії упаковки: плівка зменшення + мережа
Фотографії доставки
Як отримати правильний індивідуальний дизайн та котирування
Надішліть нам таку інформацію:
Транспортування довжини. L=____ m
Транспортування ступеня нахилу.=____00(нахил від 10до 900)
Транспортування ємності=___ M3/година
Транспортування є безперервним чи ні
Що таке матеріали, які потрібно перевезти? порошок, частинка чи щось інше. Забезпечте об'ємну щільність матеріалів, здатність до потоку, вологу тощо
Гвинтовий конвеєр виготовлений з нержавіючої сталі або вуглецевої сталі
Напруга у вашому місці.
